关于超高频RFID设备CE认证的射频RFID测试介绍
之前，摩尔实验室(MORLAB)完成了数款RFID产品的测验及认证，下面我们一同来了解下其中一款UHF频段RFID的RF测验关键。
目前，欧洲所运用的UHF RFID作业频段在865MHz～868MHz，功率不超越2W，根据R&TTE指令，CE认证中的射频测验需求参阅协调规范EN302 208-2进行测验。一般，一个完好的RFID体系具有RFID读写器(Interrogators)与RFID电子标签(Tags)两部分，而这二者的测验也有所区别。
下面针对一款扫描机的测验进行介绍，该产品调制办法为ASK，功率为30±3dBm，有用作业频点为：865.7MHz，866.3MHz，866.9MHz，867.5MHz。

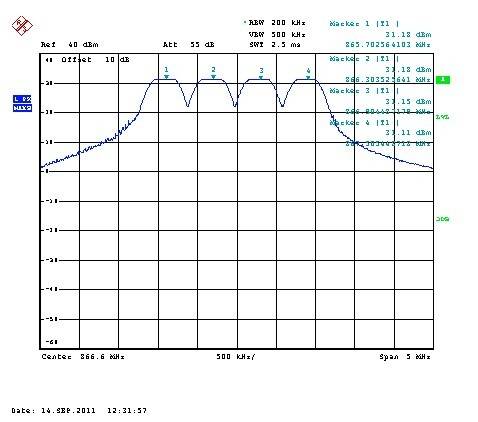

产品作业状态下的频谱图示

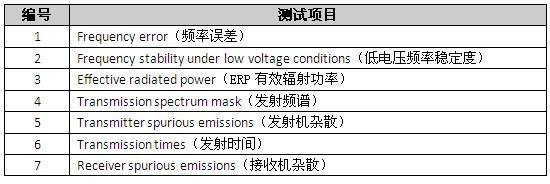

通过摩尔实验室(MORLAB)工程师对客户产品的综合评估，该产品划为手持式RFID读写器，需求根据规范进行以下测验：
一、频率差错
界说f为正常作业形式下的丈量频率点，fe为频率漂移幅度最大频率点，两者比较即为频率差错。在测验时，需求留意：首要设置发射机为非调制的载波，运用频率计进行各种条件下各频率点的丈量并予以记载，然后根据公式进行核算，规范要求频率差错不能超越±10ppm。
requency error =(f-fe)/f×106ppm
二、低压状态下的频率安稳度
该测验是主要针对电池供电类产品评估其进入极限低电压供电情况下是否能够继续作业。
测验过程如下：
1、设置发射机为非调制的载波继续发射，正确接入频率计。
2、记载各种条件，包括极限条件的频率值。
3、调理供电电源电压，从极限低压继续往下调，直到0，中心记载发射频率的情况。
4、记载中止发射时的作业电压节点。
此项测验要求：
1、低电压的条件下作业频率差错不超越±10ppm，且发射功率在杂散约束规模内。
2、中止发射电压需低于制造商宣告的作业电压。
三、发射功率ERP的测验
该项测验与其他RF产品测验ERP办法相似，分为辐射办法测验与传导办法测验，一般实验室采用辐射办法来完成测验。与其他RF产品不同的是，在约束值有所区别：
1、500mW erp以下，对其发射机射束带宽不约束。
2、500mW至1000mW erp的，其发射机射束带宽不超越180°。
3、1000mW至2000mW erp的，其发射机射束带宽不超越90°。

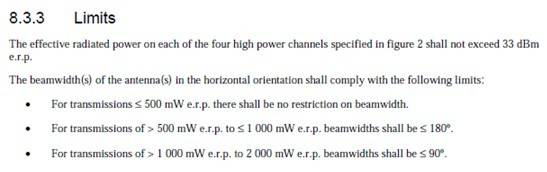

参阅如下法规要求：

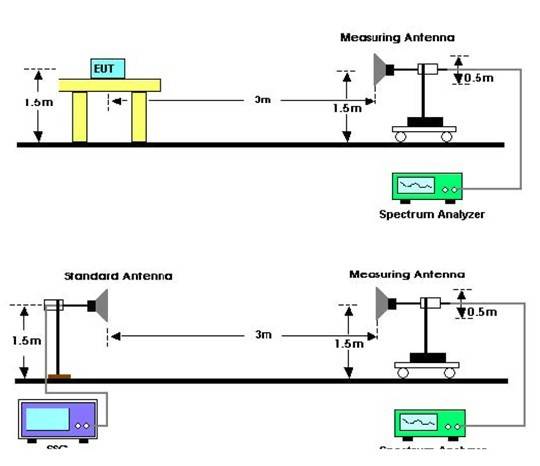

测验时的安置如下图所示：
四、发射频谱

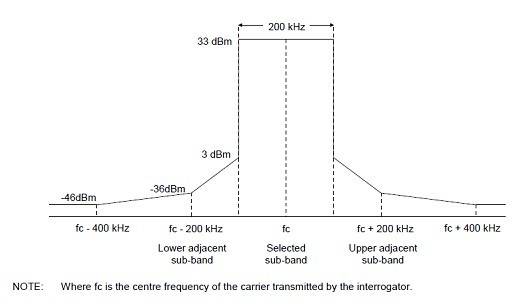

界说载波±500KHz规模的的平均功率在约束值规模内。如下图所示：
测验过程如下：
1、发射机作业于正常的调制形式，频谱仪加以适当的衰减器以便足够显示有用信号。
2、设置发射机保持继续作业，每一个信道都需求测验。
3、设置频谱仪如下：
a.Resolution bandwidth: 1 kHz.
b.Video bandwidth: Equal to the RBW.
c.Sweep Time: Auto.
d.Span: 1 MHz.
e.Trace mode: Max. hold sufficient to capture all emissions.
f.Detection mode: Average.
4、待频谱安稳后，记载该频谱，确定其包络在限值内。
五、杂散发射
界说为除去主频信号的±500KHz内的有用信号外的发射机杂散发射，称之为带外杂散辐射。
该项测验分为两类：
1、有外接天线端口的的产品：
a.运用传导办法进行杂散测验。
b.运用仿真天线替代进行辐射办法的测验。
2、没有外接天线的，归于内置天线的产品：
a.运用辐射办法进行杂散测验。

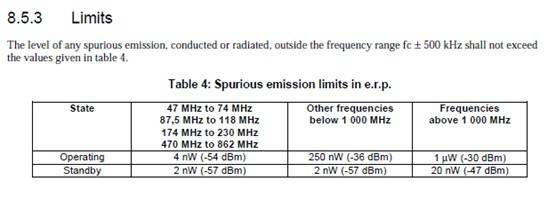

杂散发射的测验需求测验作业形式与待机形式，其限值有所不同，如下图所示：
六、传输时刻

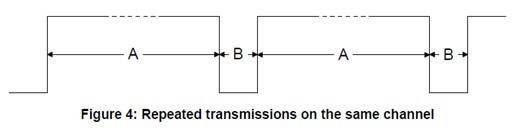

界说为发射机继续发射的周期时刻，目的是验证是否其在有用的进行发射。通过验证产品的继续发射时刻与中止发射的时刻，来判别其是否契合规范中的要求。继续发射时刻A不能大于4S，发射空隙B不能小于100ms。
测验过程如下：
1、将EUT按照辐射测验安置于暗室，将EUT设置在功率最大的频道;
2、预备数张(一般3张)的典型标签放置在EUT的感应区内;
3、将数字存储示波器的感应探头接近RFID发射机的天线，以便读取波形;
4、重复多次丈量并，记载相应的测验波形;
5、取出最大的发射时刻和发射空隙并判别是否契合上述约束要求。
有些应用的产品(如传输装置体系)还有一些特殊要求需求制造商宣告：
a.RFID读写器20s内不读卡，发射机将中止发射;
b.需求有一个触发才能进行再次发射;
c.重新触发后的发射需遵守100ms的发射空隙再发射本来同信道的频率。
七、接收机杂散
界说为接收机的杂散发射，包括谐波辐射，寄生辐射以及互调与频率变换，不包括带外辐射。该测验的要求与发射杂散要求共同，测验办法也相同。
其约束值参阅如下：
2 nW e.r.p. below 1 000 MHz;
20 nW e.r.p. above 1 000 MHz。
在规范中针对标签(Tags)类产品还需求测验标签的辐射功率和杂散，以上就是对UHF超高频RFID产品的RF射频测验介绍。
